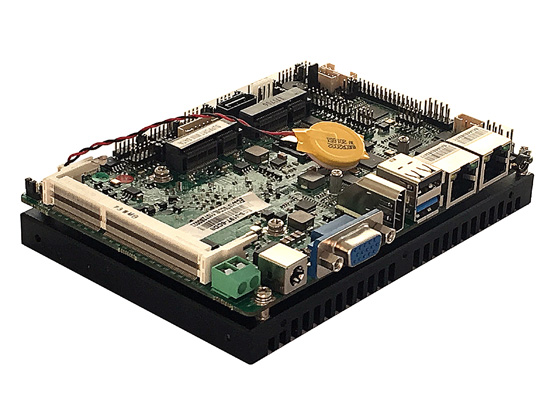

CTN-BG0135GA

中央处理器

Intel Baytrailceleron J1900
主频1.99 GHZ
4核4线程，2M二级缓存
TDP：10W

内存

板载1条204Pin DDRIII SO-DIMM内存槽
支持低电压1.35V DDRIII SO-DIMM内存
单根内存最高支持8GB

扩展插槽

1 x MPCIE插槽
1x MSATA插槽

背板接口

1 x VGA显示接口
1 x HDMI显示接口
1 x USB2.0接口
1 x USB3.0
1 x音频接口(Line Out/MIC-IN)
2 x LAN接口
1 x DC-IN电源接口

内置接口

4 x F-USB2.0插针(支持USB2.0*8)
6 x COM插针
1 x LVDS插针
1 x 9-Pin前置面板开关插针(FPANEL)
1 x 3Pin SYS-FAN
1 x JPS1内置插针(支持PS/2键鼠)
1 x 4Pin SPEAKER插针
1 x 9Pin内置音频接口(F_AUDIO)
1 x 4pin BKCL插针
2 x SIM卡槽(1x标准SIM卡+1x FPC SIM卡连接器)
1 x GPIO插针
1 x J485插针
1 x JBAT跳帽
1x JME插针

BIOS

AMI BIOS

电源管理

支持高级电源管理ACPI
支持网络唤醒S4、S5，支持上电开机等

显示

支持异步双显(VGA+HDMI,VGA+LVDS,HDMI+LVDS)

网络

2 x Intel82583千兆以太网

音频

Realtek ALC662，支持Line-Out&Line-In

I/O芯片

ITE8786E

供电

DC 12V or2 PIN ATX转12V供电

工作环境

工作温度：-15℃~60℃
环境湿度：0%~95%

操作系统

Windows 7 /Windows 8 /Windows 8.1 /Windows 10/Linux/Android

主板尺寸

146mmX102mm
