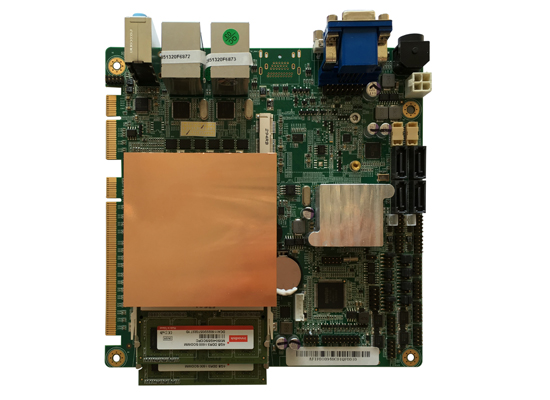

CTN-BF0150A
型号:CTN-BF0150A
名称:MINI-ITX工控主板-第四代酷睿多串口低功耗工业主板
产品特点:

CTN-BF0150A多串口主板是基于Intel Haswell CPU和HM87芯片组的Mini-ITX工控主板。板载2个Intel千兆网络接口;支持6个COM口,DP/VGA/LVDS/HDMI/DVI多显示输出,同时最大支持三显。该款多串口低功耗工业主板适用于工业视觉,机器视觉,智能交通等行业领域。
产品特征 :
采用Intel Haswell mobile rPGA947 socket CPU和HM87芯片组
两个DDR3 SODIMM插槽,支持DDR3-1333/1600 ,单根内存条最大8GB容量
2个RS232/422/485接口,4个RS232接口。COM1,COM2支持串口重定向
支持Display Port/CRT/LVDS/HDMI/DVI显示输出,同时最大支持三显
支持2个Intel ® I210千兆以太网接口
1个PCIE 3.0 x16金手指,1个PCEI 2.0 x4金手指
2个mini-PCIE插槽,一个支持SIM卡,一个支持WIFI和mSATA SSD(自动切换)
产品参数:

产品名称

CTN-BF0150A

CPU

Socket rPGA 947 Intel Haswell Core i7/i5/i3 mobile processor

内存

两个 DDR3 SODIMM 插槽,支持 DDR3-1333/1600 ,单根内存条最大 8GB 容量

芯片组

HM87

BIOS

AMI BIOS

ATA/IDE

4xSATA3.0 接口

看门狗

255 级

串口

2XRS-232/422/485, 4xRS-232 接口 ; COM1,COM2支持串口重定向

并口

/

USB接口

4个USB3.0接口 ,8个USB2.0接口

键盘/鼠标

1xPS/2 键盘和鼠标

扩展总线

2xMini PCIE 插槽 ;1个PCIE 3.0 x16 金手指,1个PCEI 2.0 x4 金手指

GPIO 接口

8 路输入,8 路输出

网络芯片

2x Intel I210 10/100/1000 base-T 网络

音频芯片

1x Realtek ALC662

显示芯片

集成 Intel 图形媒体加速器

显示接口

CRT 支持最高 2048 x 1536;LVDS 支持最高 24 位 1440x900;HDMI 支持最高 1920x1200;DVI 支持最高 1920x1200;Display Port 支持最高 2560 x1600

电源类型

ATX电源 12V 单输入电源,12V AC适配器

工作温度

-10 ~ 60℃

工作湿度

0 ~ 95% 相对湿度,无冷凝

外形尺寸

170mmx170mm
