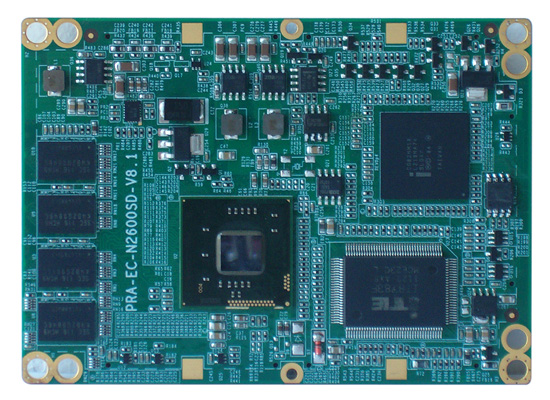

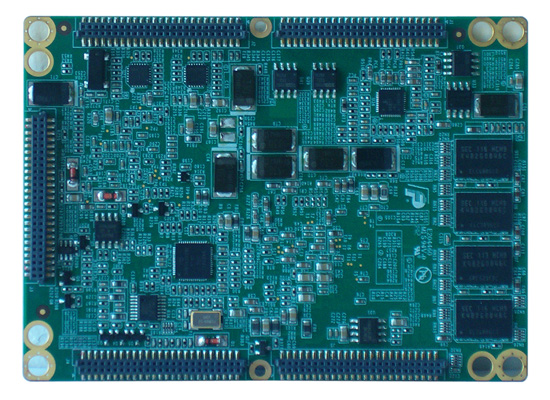

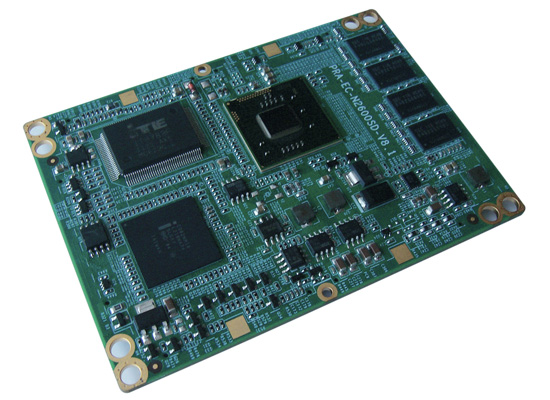

CTN-AB0101GA低功耗核心X86模块基于CedarTrail ATOM双核N2600处理器，搭配板贴2G DDR3内存颗粒。该核心板采用小间距全插针对外引出接口，超小Pico-ITX标准尺寸，配合底部扩展电路最大支持HDMI+VGA+LVDS三组显示输出，同时支持小尺寸SDIO,MSATA等存储接口。
产品简介：
CTN-AB0101GA低功耗核心X86模块基于CedarTrail ATOM双核N2600处理器，搭配板贴2G DDR3内存颗粒。 该ATOM凌动N2600双核低功耗X86核心板采用小间距全插针对外引出接口，超小Pico-ITX标准尺寸，配合底部扩展电路最大支持HDMI+VGA+LVDS三组显示输出，同时支持小尺寸SDIO,MSATA等存储接口。
产品特性：
CTN-AB0101GA ATOM双核N2600 X86核心板采用Intel® 高性能，低功耗N2600+NM10。
支持VGA,LVDS及HDMI显示接口。
板贴2G 1066MHZ DDRIII内存。
支持4个PCIE
支持8个USB2.0接口
支持2个标准SATAII接口
支持HDA5.1输出
DC12V单电源输入
产品参数：
| 产品名称 |
CTN-AB0101GA |
|
处理器 |
Intel N2600 1M Cache 1.6GHZ |
|
系统内存 |
板载DDR3 2GB 1066MHZ内存 |
|
芯片组 |
NM10 |
|
BIOS |
16Mbit AMI BIOS |
|
看门狗 |
255级 |
|
PCIE接口 |
4xPCIE接口 |
|
SDIO接口 |
2xSDIO接口(从2个USB port转出) |
|
SATA接口 |
2xSATAII 接口 |
|
HDA接口 |
1xHDA接口 |
|
USB接口 |
6x USB 2.0接口 |
|
键盘/鼠标接口 |
1xPS/2键盘和鼠标接口 |
|
LPC接口 |
1xLPC接口 |
|
UART接口 |
5xUART接口 |
|
PWR MANAGE接口 |
1组电源管理信号插针接口 |
|
WATDOG接口 |
WATDOG信号、WATDOG显示灯信号插针 |
|
GPIO接口 |
1组GPIO插针 |
|
FAN接口 |
1xFAN接口 |
|
SMBUS接口 |
1x SMBUS接口 |
|
显示芯片 |
集成Intel®图形媒体加速器 3600系列 |
|
显示接口 |
1xVGA插针，显示支持最高1900x1200 |
|
电源类型 |
底板供电 |
|
工作温度 |
-10～60℃ |
|
工作湿度 |
0 ~ 95% 相对湿度，无凝结 |
