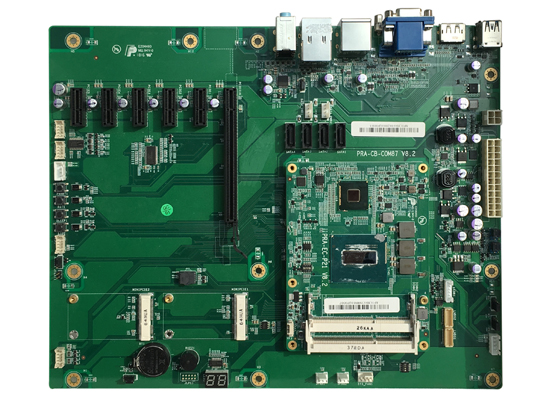

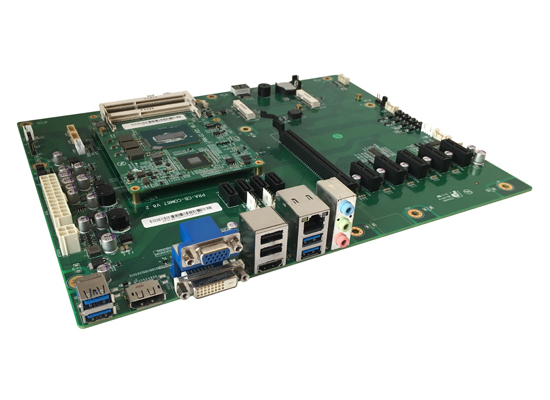

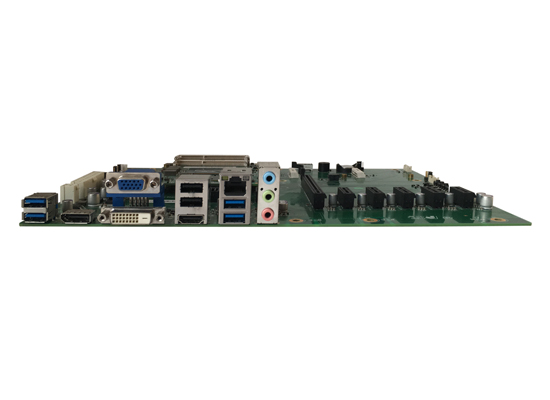

CTN-BF0150B Com-e核心板+底板是基于Intel Haswell CPU和HM87芯片组的组合工业大母板。通过底板引出1个Intel千兆网络接口；支持5个PCIex1口, 1个PCIex16。同时Display Port/CRT/LVDS/HDMI/DVI，支持最大支持三异显。该款扩展底板适用于工业视觉，机器人，智能交通等行业领域。
CTN-BF0150B Com-e核心板+底板是基于Intel Haswell CPU和HM87芯片组的组合工业大母板。通过底板引出1个Intel千兆网络接口；支持5个PCIex1口, 1个PCIex16。同时Display Port/CRT/LVDS/HDMI/DVI，支持最大支持三异显。该款扩展底板适用于工业视觉，机器人，智能交通等行业领域。
产品特征 ：
采用Intel Haswell CPU和HM87芯片组
两个DDR3 SODIMM插槽，支持DDR3-1333/1600 ,单根内存条最大8GB容量
支持Display Port/CRT/LVDS/HDMI/DVI显示输出,同时最大支持三显
支持1个Intel ® I210千兆以太网接口
4个USB3.0高速接口，2个USB2.0高速接口
2个mini-PCIE插槽,一个支持SIM卡,一个支持WIFI和mSATA SSD（自动切换）
产品参数：
| 产品名称 |
CTN-BF0150B |
|
CPU |
Intel Haswell Core i7/i5/i3 Ultra Processor |
|
内存 |
两个 DDR3 SODIMM 插槽，支持 DDR3-1333/1600 ,单根内存条最大 8GB 容量 |
|
芯片组 |
HM87 |
|
BIOS |
AMI BIOS |
|
ATA/IDE |
4xSATA3.0 接口 |
|
看门狗 |
255 级 |
|
USB接口 |
4个USB3.0接口 ,2个USB2.0接口 |
|
音频 |
1xPS/2 键盘和鼠标 |
|
扩展总线 |
2xMini PCIE 插槽 ; |
|
网络芯片 |
1x Intel I210 10/100/1000 base-T 网络 |
|
音频芯片 |
1x Realtek ALC662 |
|
显示芯片 |
集成 Intel 图形媒体加速器 |
|
显示接口 |
CRT 支持最高 2048 x 1536； |
|
电源类型 |
ATX输入电源，12V AC适配器 |
|
工作温度 |
-10 ～ 60℃ |
|
工作湿度 |
0 ~ 95% 相对湿度，无冷凝 |
|
外形尺寸 |
