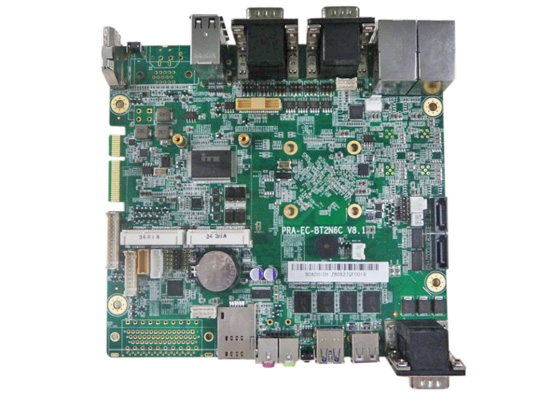

CTN-BC0150B第四代Atom凌动主板Bay Trail工业主板采用Intel BAY-TRAIL M/D/I SOC。板载4GB SSD和DDR3 2GB内存，最大共支持4GB内存。支持LVDS/EDP及HDMI数字显示，支持VGA显示。板载4个Intel I211（I210） 千兆以太网接口，支持S4、S5网络唤醒。
基于Intel® BAY-TRAIL M/D/I SOC工业主板，支持DDR3 板载内存/板载SSD/6 COM/4 LAN
产品简述
CTN-BC0150B是一款工业级的多应用主板，该款MINI-ITX工控主板采用Intel® BAY-TRAIL M/D/I SOC。板载4GB SSD和DDR3 2GB内存，最大共支持4GB内存。支持LVDS/EDP及HDMI数字显示，支持VGA显示。内置HDA ALC662音频方案，支持HDA5.1输出和标准耳机/MIC/LININ，并内置音频功放，支持1对6W喇叭。支持6个COM接口，4个USB2.0，1个USB3.0及LPT和PS2。板载4个Intel I211（I210） 千兆以太网接口，支持S4、S5网络唤醒。
产品特征
产品规格：
| 产品名称 | CTN-BC0150B |
|
系统 |
|
|
处理器 |
Intel® BAY-TRAIL M/D/I SOC |
|
芯片组 |
Intel® BAY-TRAIL M/D/I SOC |
|
系统内存 |
板载DDR3 2GB模组 ，最大支持 4GB 1333MHZ。 |
|
BIOS |
64Mbit AMI EFI BIOS ，支持串口重定向 |
|
ATA/IDE |
2XSATAII，300MB/S ,板载4GB SATA SSD(可更换容量） |
|
看门狗 |
255Step |
|
显示 |
|
|
显示芯片 |
集成Intel®图形媒体加速器 |
|
VGA |
1个标准DB15,支持最高2048x1536(QXGA) |
|
HDMI |
1个标准19PINHDMI接口，支持1080P |
|
LVDS |
1个20PIN 插针，支持18/24Bit LVDS输出。支持DB44接口输出 |
|
EDP |
1个40PIN 插针EDP接口，和LVDS二选一 |
|
音频 |
|
|
音频芯片 |
Realtek ALC662 |
|
功放输出 |
支持1对立体声6W-8OHM音箱 |
|
音频输出 |
1个10PIN插针，支持HDA5.1输出 |
|
Headphone |
1个标准耳机接口（Green） |
|
外置MIC |
1个标准MIC接口（Pink） |
|
LINE IN |
1个标准LINE LIN接口 |
|
I/O |
|
|
USB |
4个标准USB2.0,1个标准USB3.0 |
|
COM |
6个标准DB9串口，COM1支持RS232/RS422/RS485，其余5个支持RS232/RS485 |
|
COM供电 |
COM1支持最大1A 12V或者5V输出 |
|
LPT |
1个26PIN插针 |
|
PS2 |
1个通用PS2接口 |
|
MINIPCIE1 |
通用标准接口，并支持MSATA，支持自切换 |
|
MINIPCIE2 |
通用标准接口，外置SIM卡槽，支持3G模组 |
|
扩展 |
|
|
金手指 |
1个PCIE X4金手指，支持2个PCIE X1 |
|
网络 |
|
|
网络芯片 |
4个INTEL I211(I210)千兆控制器 |
|
网络接口 |
4个标准RJ45 |
|
电源与结构 |
|
|
电源类型 |
支持12V单电源输入或9~36V宽压输入（需增加电源管理子板） |
|
电池类型 |
支持锂电池，聚合物电池供电和管理（需增加电源管理子板） |
|
工作温度 |
-10～60℃ |
|
工作湿度 |
0 ~ 95% 相对湿度，无凝结 |
