该嵌入式工控主板主板采用Intel第四代ATOM凌动baytrail平台，表贴内存支持8GB。集成HD显卡，双通道24bit LVDS输出，同时支持异显HDMI+DVI。6串8U，部分接口支持隔离输出。支持音频功放输出。支持板载1.8寸SSD存储模组，Msata存储模组。支持板载触摸屏控制器。支持金手指侧板扩展。
产品简介：

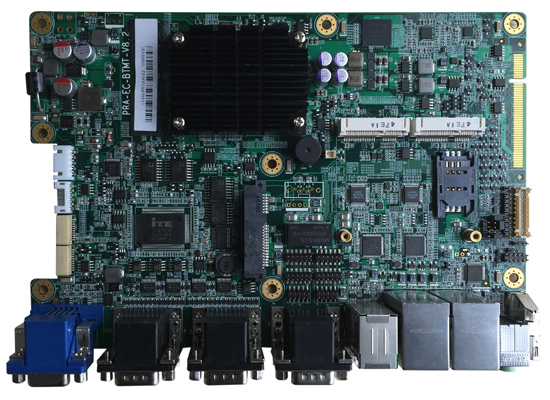

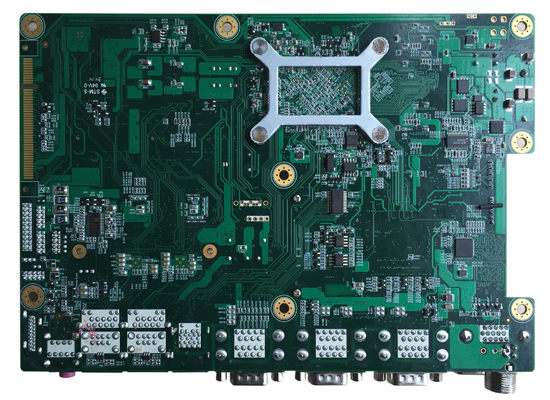

嵌入式工控主板CTN-BE0150A采用Intel第四代ATOM凌动baytrail平台，表贴内存支持8GB。集成HD显卡，双通道24bit LVDS输出，同时支持异显HDMI+DVI。6串8U，部分接口支持隔离输出。支持音频功放输出。支持板载1.8寸SSD存储模组，Msata存储模组。支持板载触摸屏控制器。支持金手指侧板扩展。
产品特点：
采用Intel第四代ATOM凌动baytrail平台，表贴内存颗粒最大支持8GB。
集成HD显卡，可直接接双通道24bit LVDS输出，同时支持异显HDMI+DVI。
6串8U，部分接口支持隔离输出。
支持音频功放输出。
支持板载1.8寸SSD存储模组，Msata存储模组。
支持板载触摸屏控制器。
支持金手指侧板扩展。
产品参数：
|
产品名称 |
CTN-BE0150A |
|
|
处理器 |
Intel® Atom™ 第四代Baytrail-D/M/I SOC处理器 |
|
|
芯片组 |
N/A |
|
|
系统内存 |
内存类型 |
单通道板载内存, DDR3L 最大支持1333MHz，1.35V |
|
内存槽 |
无内存槽 |
|
|
最大容量 |
4GB |
|
|
显示接口 |
显卡型号 |
Intel® HD Graphics |
|
接口类型 |
1 x VGA, 1 x HDMI, 2 x LVDS(支持双通道24-bit) |
|
|
多屏显示 |
支持任意两种显示接口多显 |
|
|
网口 |
网口数量 |
2 x RJ45 10/100/1000Mbps接口 |
|
网卡型号 |
Intel® Ethernet Controller I210-IT or Intel® Ethernet Controller I210-AT |
|
|
Intel® Ethernet Controller I211-AT |
||
|
音频接口 |
声卡型号 |
Realtek ALC662 or Realtek ALC887 |
|
接口类型 |
1 x 标准双层音频接口 LINEOUT+MICIN |
|
|
1 x 2X5插针 LINEINE+LINEOUT+MICIN |
||
|
看门狗 |
256级时间间隔，可软件编程 |
|
|
存储接口 |
1 x SATA 2.0 7+15-Pin标准接口 |
|
|
1 x SATA 2.0 7-Pin标准接口 or 1 x Msata |
||
|

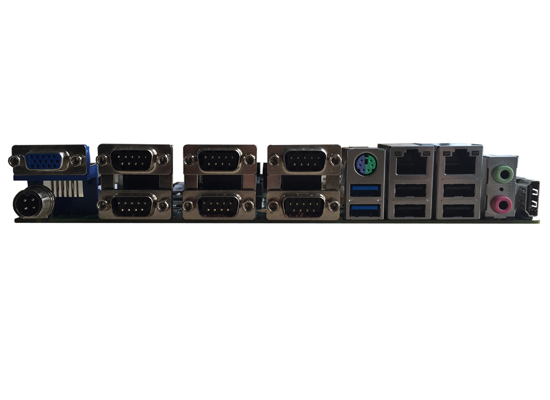

面板接口 |
1 x 双层接口 VGA + 凤凰端子 or 航空4-Pin电源接口 |
|
|
3 x 双层DB9 串口，COM1/2/3/4支持RS232/RS485，COM5/6支持带隔离的RS232/RS485 |
||
|
1 x 三层接口 PS2+USB3.0+USB2.0 |
||
|
2 x 三层接口 RJ45+USB2.0+USB2.0 |
||
|
1 x 双层标准音频接口 LINEOUT+MICIN |
||
|
1 x HDMI接口 |
||
|
内部接口 |
1 x MINIPCIE + SIM |
|
|
1 x MINIPCIE or 1 x Msata |
||
|
2 x LVDS(2X10-Pin插针)，支持双通道24-bit LVDS显示输出 |
||
|
1 x SATA 2.0 7-Pin标准接口 or 1 x Msata |
||
|
1 x SATA 2.0 7+15-Pin标准接口 |
||
|
1 x 2X5插针 2个USB信号 |
||
|
1 x 2X5插针 2个USB信号, 这2个USB信号和2个MINIPCIE接口上的USB信号CO_LAYOUT |
||
|
1 x 2X10插针, 支持16-bit 带隔离GPIO接口, 支持GPIO 3V/5V电源可选 |
||
|
1 x 2X5插针, 支持音频接口 LINEINE+LINEOUT+MICIN |
||
|
1 x 1X5插针, 支持5线电阻屏 |
||
|
1 x 2X5插针, 1个FPANEL接口，POWER ON+RESET+SATA LED+SPEAKER |
||
|
1 x 1X2插针, 上电自启动 |
||
|
扩展接口 |
1 x PCIEX8金手指(信号为自定义, 需转接卡扩展) |
|
|
PCIE X8包含： 1 x HAD音频信号, 可扩展一个独立声卡 |
||
|
1 x 音频输出信号 |
||
|
2 x PCIE X1信号, 和2个MINIPCIE接口上的PCIE信号CO_LAYOUT |
||
|
1 x eDP信号, 和LVDS信号CO_LAYOUT |
||
|
2 x UART-4Pin, 从CPU出来的2个4线UART信号 |
||
|
电源接口 |
ATX |
N/A |
|
AT |
1 x 凤凰端子 or 1 x 航空电源端口 or 1 x 2X2-Pin AT单12V接口, 支持9~36V电源输入 |
|
|
外接接口 |
1 x 凤凰端子 or 1 x 航空电源端口 |
|
|
工作温度 |
-10~60℃ |
|
|
存储温度 |
-40~85℃ |
|
|
尺寸 |
223x151mm |
|
