CTN-BB0150C
型号:CTN-BB0150C
名称:凌动ATOM D2700主板 - 无风扇低功耗MiniITX D2550工控主板
产品特点:

凌动D2700工控主板采用Intel ATOM D2700/D2550处理器,无风扇低功耗设计,该款D2700主板支持6COM口、6USB接口,采用intel 82583V网卡芯片,支持wifi及3G扩展,是一款Mini ITX的凌动D2700嵌入式工控主板,适用POS机、嵌入式设备等工控应用。

产品简介:

CTN-BB0150C凌动D2700工控主板采用Intel ATOM D2700/D2550处理器,无风扇低功耗设计,该款D2700主板支持6COM口、6USB接口,采用intel 82583V网卡芯片,支持wifi及3G扩展,是一款Mini ITX的凌动D2700嵌入式工控主板,适用POS机、嵌入式设备等工控应用。

产品特性:

CTN-BB0150C凌动ATOM D2700主板采用Intel® Atom D2700/D2550和NM10芯片组。
1个204pin 1066MHz DDRIII SO-DIMM插槽,最大支持4GB。
2个RS-232/422/485接口,4个RS-232接口;COM1,COM2支持串口重定向。
2个SATAII,6个USB2.0设备。

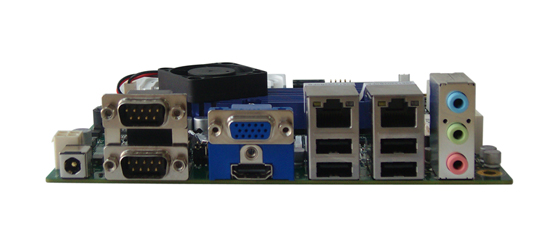

该款D2700工控主板支持VGA/LVDS/HDMI显示输出,最大支持双显示输出。
支持2个Intel 82583V千兆以太网接口。

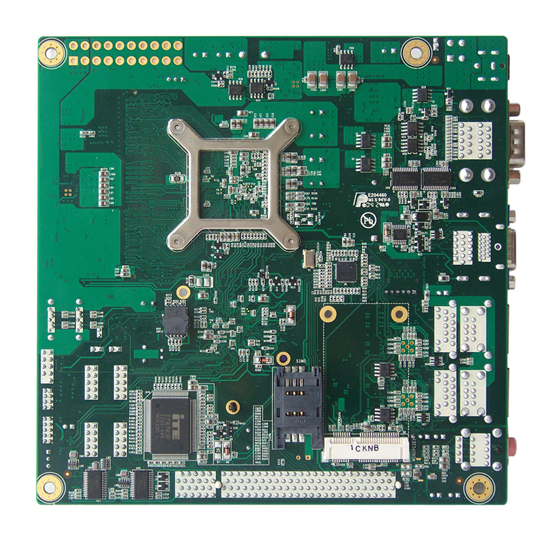

支持3G和WiFi功能(板载SIM插槽)。
支持ATX电源或12V单电源输入。
CTN-BB0150C主板适用POS机、嵌入式设备等工控应用。

产品参数:

产品名称

CTN-BB0150C工控主板

CPU

Intel®D2700(D2550)

内存

1x204pin 1066MHz DDRIII SO-DIMM插槽,最大支持4GB

芯片组

Intel NM10

BIOS

AMI BIOS

ATA/IDE

2xSATAII接口

看门狗

256级,可编程0~255秒/分,超时中断或系统复位

串口

2XRS-232/422/485,4xRS-232接口

并口

USB接口

6xUSB 2.0接口

键盘/鼠标

1xPS/2键盘和鼠标

扩展总线

2xMini PCI-E插槽,1xSIM插槽,1xPCI插槽,(最大支持2个PCI设备)

网络芯片

2xIntel 82583V 10/100/1000Mbp

解码器/接口

Realtek ALC662 HDA解码器,支持麦克风/线入/线出

显示芯片

集成Intel图形媒体加速器 3600系列

显示接口

VGA显示,最高支持2048x1536
LVDS显示,最高支持24位 1440x900
HDMi,支持1900x1200

电源类型

20pin ATX电源或12V单电源输入

工作温度

-10℃~60℃

工作湿度

0 ~ 95% 相对湿度,无冷凝

尺寸

170mmx170mm


Atom D2700为双核心、四线程,主频2.13GHz,三级缓存1MB,图形核心频率640MHz,热设计功耗10W。CTN-BA0150C Mini ITX凌动D2700主板采用无风扇设计,支持20pin ATX电源或12V单电源输入,板载6个USB接口。
