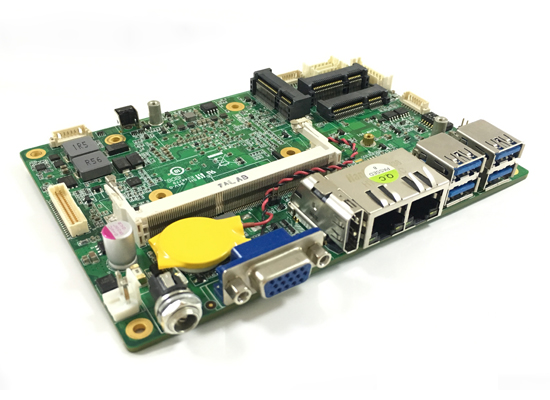

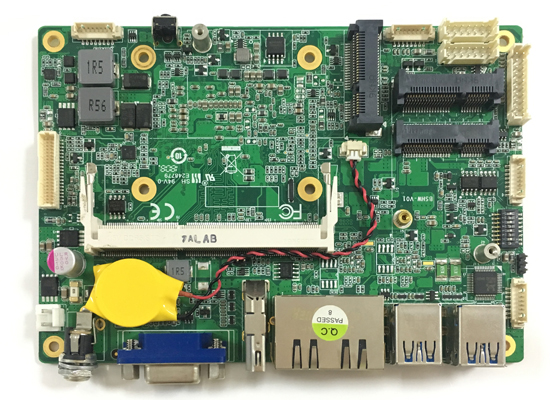

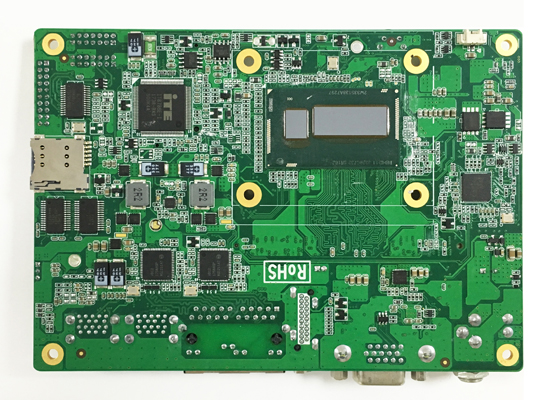

KPV-BH0135B
型号:KPV-BH0135B
名称:3.5寸酷睿无风扇主板Hawell U系列四代工控主板
产品特点:

KPV-BH0135B酷睿主板,该款3.5寸无风扇嵌入式工控主板,板载Intel®Haswell U系列四代I5处理器,适用于BOX PC、工业电脑,医疗器械等应用。

产品简介:
KPV-BH0135B酷睿主板,该款3.5寸无风扇嵌入式工控主板采用板载Intel®Haswell U系列四代I5处理器,适用于BOXPC、工业电脑,医疗器械等应用。
产品特征:
板载Intel®Haswell U系列四代I5处理器,功耗:15W
SODIMM*1,最大支持8G DDR3L,最高频率1600MHz
支持VGA,HDMI,LVDS(18/24位单通道或者双通道)
支持8路USB,USB2.0*4和USB3.0*4
支持6个串口,2个RS232可调RS485
带锁扣DC电源连接器(输入电压:+12V~+19V,推荐使用+12V)

产品参数:

产品型号

KPV-BH0135B

CPU

Intel® Core i5-4200U 1.6GHz  15W

ntel® Core i5-4300U 1.9GHz  15W

显示

支持1VGA on board spd

支持1HDMI

支持118/24位单通道或者双通道LVDS (eDP可选)

内存

SODIMM*1;支持8G DDR3L

硬盘

1个带电SATA接口(参阅设计思想稿)

支持1mSATA兼容LPC总线接口。

网络

支持2 intel 10/100/1000Mbit以太网(Intel  i211)

独立网络连接器。

串口

采用ITE8786系列

配置一:RS232 *6(3线)

配置二:RS232*4&RS485*2

拨码开关做232485选择。

GPIO

4GPIO IN

4GPIO OUT

2GPIO BLINK

1CIR

电源(5V)(参阅设计思想稿)

WATCHDOG

可编程超中断和体统复位功能。

音频

1* line-out &1* MIC(后置)采用二合一连接器

带功放模块接口。

USB

外置4USB1.USB3.0(双层); 2USB3.0(双层)

内置插针4USB

PCIE

1mini PCIE-half (Pcie bus);1mini PCIE-full(Usb bus)

SIM

micro SIM PUSH功能

LED

后置海岸线状态灯,POW绿\HDD

电源输入

适配器头(后置)+VH3.96(内置)

输入电压:+12V~+19V,推荐使用+12V

操作系统

Win7, Win8, WES7, WES8, Linux,VxWorks

其它要求

来电开机;定时开机;无盘;PCB1.8mm沉金工艺;触发开关(wafer 1*2
