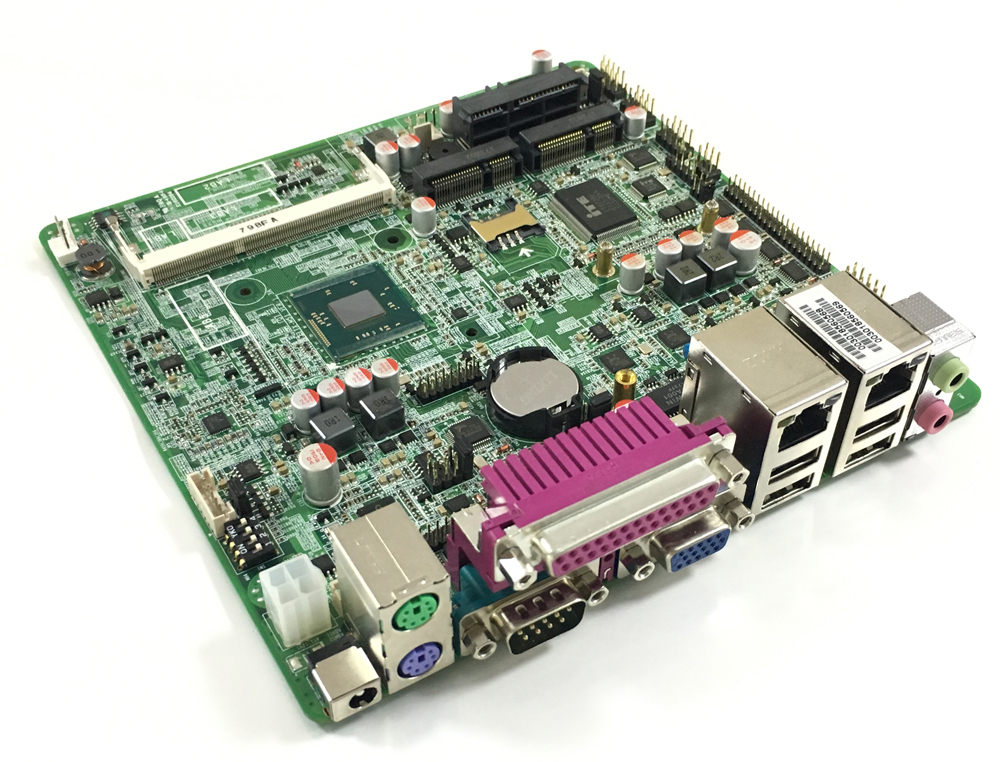

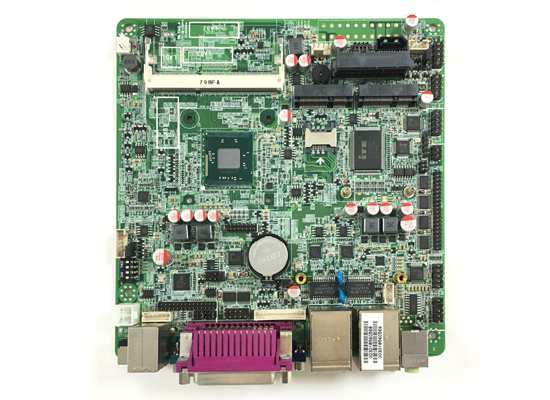

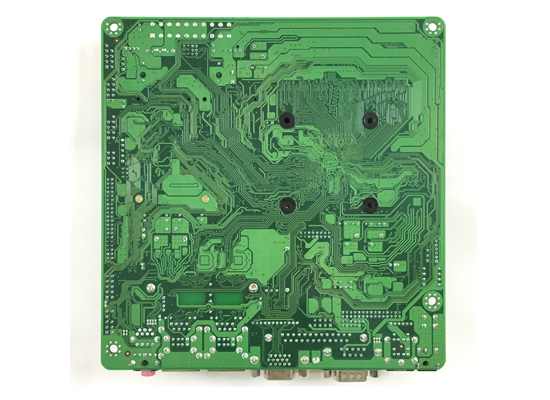

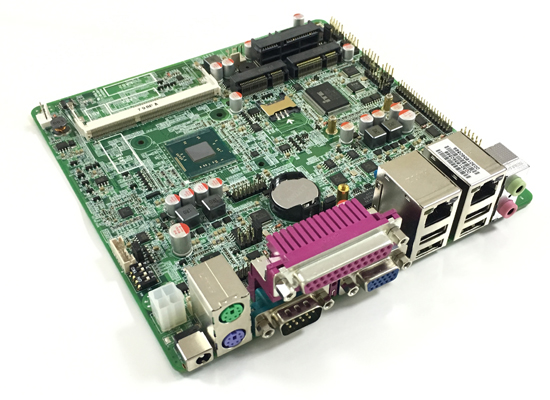

KPV-BH0150A
型号:KPV-BH0150A
名称:嵌入式工业电脑主板MINI-ITX工控主板
产品特点:

板载2.5寸硬盘HDD接口。6代凌动无风扇嵌入式主板。MINI-ITX工控主板双PCIE支持4G,MSATA SSD,双千兆网口。异步双显,支持LVDS+VGA+HDMI,支持内置功放。支持GPIOX8。

产品简介:

KPV-BH0150A板载2.5寸硬盘HDD接口,6代凌动无风扇嵌入式主板MINI-ITX工控主板双PCIE支持4G,MSATA SSD,双千兆网口。异步双显,支持LVDS+VGA+HDMI,支持内置功放。支持GPIOX8。

产品特点:

6代凌动无风扇嵌入式主板

板载2.5寸硬盘HDD接口。

双PCIE支持4G,MSATA SSD。

支持GPIOX8,双千兆网口。

支持LVDS+VGA+HDMI,异步双显,支持内置功放。

产品规格:

产品型号

KPV-BH0150A

处理器

集成Intel® J1900/ 2.00GHz 四核处理器,TDP 10W
可兼容Intel® Bay Trail -I/M/D 全系列CPU,可供客户灵活选择

芯片组

基于Intel® Bay trail SOC平台



1* SODDR3L内存插槽,支持单通道1600/1333MHz DDR3L/1.35V内存,最大支持8GB



集成Intel® HD Graphics核心显卡
1* VGA,1*HDMI,1*LVDS
接口(支持双通道24BIT)
支持VGA;HDMI;LVDS同步/异步显示



2* Realtek RTL8111F千兆网卡,支持网络唤醒、PXE功能



1* SATA2.0硬盘接口 (与内置2.5寸硬盘SATA5二选一
1* SATA 2.5
寸笔记本硬盘位SATA5,可直接安装硬盘
1* MSATA
插槽(支持Intel协议的SSD固态硬盘,传输速度可达3Gbps



板载ALC662 6声道高保真音频控制器,支持MIC/Line-out/功放
支持功放2Ω5W喇叭

扩展插槽

1* Mini-PCIE插槽,支持WIFI3G模块。

背板I/O接口

1* 12V DC电源输入接口
1*
双层键盘鼠标接口
1* RS232
串口
1* LPT
打印口
1* VGA
显示接口
4* USB 2.0
接口
2* RJ-45
千兆网络接口
1* Line out
接口(绿色)1* MIC接口(红色)

内置I/O接口

1* LVDS接口 2*15pin, 支持双通道24bit(8)
1* LVDS
背光供电接口
1* J_HDMI
接口 2*8Pin
1* JVGA1
接口 1*12Pin,DB15同信号
1* PS/2
键盘鼠标接口 1*6Pin
4* RS232
串口 2*20Pin,其中COM3支持RS485/422
1* RS232
串口 2*5Pin
4* USB 2.0
接口 2*5Pin
1* USB 2.0
接口 1*5Pin
1*
前置音频接口2*5pin
1*
功放接口 1*4pin
1*
前面板开关按钮和指示灯接口 2*5Pin
1*
硬盘供电接口
1* SIM
卡座
1* 4pin ATX
电源接口(可做12V输入输出电源接口)

风扇接口

无风扇散热设计,预留1*4pin CPU智能风扇接口,1* 3pin系统风扇接口

GPIO

支持4路输入输出GPIO
